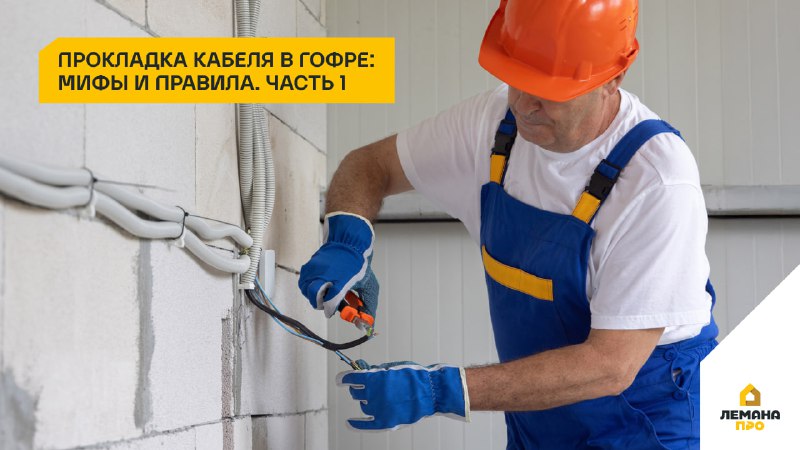

Сегодня разберём тему прокладки кабеля в гофре: развеем популярные мифы, вспомним ПУЭ и поделимся практическими рекомендациями Часть 1 В современном ремонте прокладка кабеля в гофре — не просто опция, а инструмент для оптимизации работы. Использование гофры позволит сэкономить время на монтаже, демонтаже и замене кабеля без повторного штробления стен. Помимо удобства, гофра защищает кабель от механических повреждений, предотвращает короткие замыкания из-за влаги или грызунов.
Типы гофрированных труб по материалу: ПВХ: самые популярные трубы для помещений по доступной цене. Устойчивы к влаге, химии и механическим повреждениям; есть диэлектрические варианты из самозатухающего ПВХ — идеальны для офисов и жилых помещений.
ПНД: подходят для улицы и подземной прокладки, износостойкие и эластичные, выдерживают перепады температуры, некоторые виды подходят для наземной прокладки и защищены от УФ-излучения. Также применяются для заливки в стяжку. Двустенная ПНД для закапывания в землю.
ПП: трубы из ПП устойчивы к агрессивным средам, перепаду температур и ударной нагрузке. Применяются на производственных предприятиях, в коммерческой недвижимости и индивидуальном строительстве. Как правило, дороже труб из ПВХ и ПНД.
HFFR: при горении не выделяют токсичные галогены и едкий дым, обладают самозатухающими свойствами. Подходят для прокладки электропроводки внутри жилых помещений и в деревянных домах.
Когда гофра обязательна, а когда избыточнаСогласно Правилам устройства электроустановок (ПУЭ п. 7.1.37), электропроводка в помещениях, за рядом исключений, должна быть сменяемой, и прокладка в гофре упрощает выполнение этого требования. Для того чтобы было легче заменить кабель, можно использовать не ПВХ-гофру, а ПВХ-трубу. В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто. При этом прокладка в гофре позволит избежать механических повреждений, защитит от конденсата, пыли и грызунов.
При этом прокладка в гофре не является обязательной. Для экономии средств при прокладке скрытой проводки в сухих бетонных стенах без планов на замену ПУЭ позволяют обойтись без гофры, если штроба заштукатурена.
Правила протяжки кабеля в гофру. Количество изгибов и способы крепленияПротяжка — ключевой этап: неправильная может повредить изоляцию кабеля и снизить срок его службы.
Распространённый миф: можно гнуть как угодно — гофра выдержит, и в стенах не видно. На самом деле лишние изгибы снижают пропускную способность кабелей и усложняют замену.
Между точками протяжки (коробками, креплениями) не должно быть изгибов более 90°.
Для поворота кабеля на 360° оптимально заложить четыре изгиба, для их создания использовать специальные уголки-фиксаторы.
Радиус изгиба: не менее 7,5 внешних диаметров кабеля, чтобы избежать деформации жил. Подробные рекомендации по типу кабеля даны в ПУЭ. Так, например, для ВВГ 3 x 2,5мм в гофре D25 изгиб стоит прокладывать по окружности с радиусом 20 см.
Прокладка кабеля на изгибах «в натяг» запрещена, всегда нужен запас по длине и свободе.
Подборка инструментов: Труба гофрированная HFFR, с зондом для протяжки, D20 мм 100 м
Труба гофрированная ПНД, оранжевый цвет, D20 мм 100 м
Труба гофрированная ПНД, с зондом для протяжки, D32 мм 25 м
Труба гофрированная ПВХ, цвет бук, диэлектрическая, D25 мм 25 м
Труба гофрированная ПП, с зондом для протяжки, синий цвет, D16 мм 100 м
